DR-AP9574

Introduction

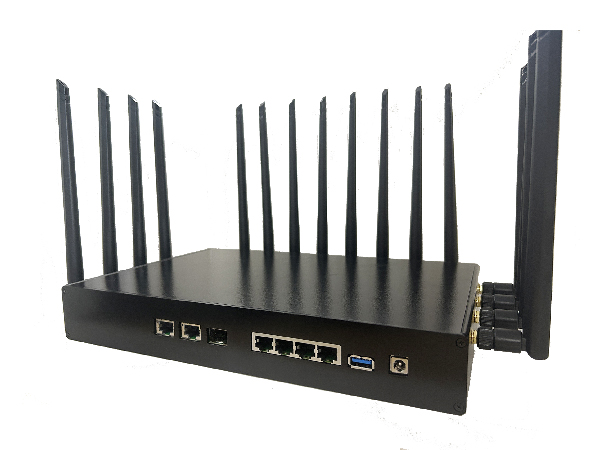

DR-AP9574 is a 4x4 2.4G high power Radio wifi7 AP Router which including:

● 1 x DR9574( IPQ9574) routerboard;

● 1 x Enclosure.


WiFi7 module options:

Single band:

● DR9274-2.4G(M.2 4x4 2.4G)

● DR9274-5G(M.2 4X4 5G)

● DR9274-6G(M.2 4X4 6G)

Dual band:

● DR9274-DB(M.2 2x2 2.4G & 5G )

● DR9274-5G6G(M.2 2x2 5G & 6G )

● DR9274E(mini pcie 2x2 5G & 6G )


    • SPECIFICATIONS
    • SUPPORT&DOWNLOADS

      Dipole antenna:

      ● Wifi7 Antenna(If you built-in some wifi7 module, need additional antennas)

      ● 5dBi 2.4G~2.5G & 5.15~7.15GH

      ● SMA Plug interface

      ● Plastic rod of white/black

      ● RoHS compliance


      Enclosure

      ● Dimensions (LxWxH):30*20*4.5cm

      ● Aluminum alloy material

      ● Support Wallys’ PCBA Mainboard


      Features:

      ● Qualcomm IPQ9574 Quad-Core ARM-A73  @ 2.2GHz processor.

      ● Qualcomm Atheros IPQ9574 for Industrial Grade;

      ● 4x4 on-board 2.4GHz radio, up to 1182Mbps physical data rate;

      ● Flexible Wi-Fi 7 radio configurations via 4x M.2 (NGFF) E Key Socket with PCIe 3.0;

      ● 4 x 1Gbps ethernet port, 2x 10Gbps ethernet port;

      ● 1x USB 3.0 port;


      Applications:

      ● 802.11be support Access Point

      ● 802.11ax MU-MIMO OFDMA Access Point

      ● Internet of Things (IoT)

      ● HD streaming and gaming



        Product Description



      DR9574 based on IPQ9574 Chipset is an enterprise wireless module integrated with 4x4 MU-MIMO Wireless Module designed specifically to provide users with mobile access to high-bandwidth video streaming, voice, and data transmission for office and challenging RFenvironment in factories, warehouses establishment.


        Absolute Maximum Rating



      Parameter

      Rating

      Unit

      Operating Temperature Range

      -20 ~ 70

      ºC

      Storage Temperature Range

      -40 ~ 90

      ºC

      Operating Humidity Range

      5 ~ 95 (non-condensing)

      %

      Storage Humidity Range

      0 ~ 90 (non-condensing)

      %



       Hardware Specifications



      Symbol

      Parameter

      Chipset

      Qualcomm IPQ9574 Quad-Core ARM-A73 @ 2.2GHz processor ‘Alder’ Series

      WLAN Host Interface

      PCI Express 3.0 Interface

      System Memory

      2GB (2x1GB), DDR4 32-bit (2x16-bit) interface

      Standard?Operating Voltage

      12V

      Operating Systems

      QSDK

      Host Interface

      4 x M.2 E Key interface with PCIe 3.0

      Antenna Cable / Port

      4x U.FL Connectors

      Frequency Range

      2.4GHz: 2.412~2.472GHz

      Data Rates for WLAN

      2.4GHz 802.11b/g/n/ax, max 24dBm per chain

      Channel Spectrum Widths for WLAN

      Supports 20/40MHz at 2.4GHz

      Modulation Techniques

      OFDMA: BPSK, QPSK, DBPSK, DQPSK, 16-QAM, 64-QAM, 256-QAM,1024QAM, 4096QAM

      Temperature Range

      Operating: -20 °C to 70 °C, Storage: -40 °C to 90?°C

      Humidity

      Operating: 5% to 95%, Storage: Max. 90%

      Certification

      REACH & RoHS Compliance

      Power Consumption

      13W (Board only)
       23W (with onboard WiFi, IPQ9574)

      Dimensions (WxHxD)

      203mm x 139mm x 20mm



       Radio TX RX Specifications(2412MHz-2482MHz)



      Operating Mode

      Data Rate

      TX Power

      RX Specificatios
         Sensitivity

      Tolerance

      Per Chain

      4 Chains

      2.4GHz
       802.11b

      1Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      2Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      5.5Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      11Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      2.4GHz
       802.11g

      6Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      9Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      12Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      18Mbps

      24dBm

      30dBm

      TBD

      ±2dB

      24Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      36Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      48Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      54Mbps

      23dBm

      29dBm

      TBD

      ±2dB

      2.4GHz
       802.11n HT20

      MCS0

      24dBm

      30dBm

      TBD

      ±2dB

      MCS1

      24dBm

      30dBm

      TBD

      ±2dB

      MCS2

      24dBm

      30dBm

      TBD

      ±2dB

      MCS3

      24dBm

      30dBm

      TBD

      ±2dB

      MCS4

      23dBm

      29dBm

      TBD

      ±2dB

      MCS5

      23dBm

      29dBm

      TBD

      ±2dB

      MCS6

      23dBm

      29dBm

      TBD

      ±2dB

      MCS7

      23dBm

      29dBm

      TBD

      ±2dB

      2.4GHz
       802.11n HT40

      MCS0

      24dBm

      30dBm

      TBD

      ±2dB

      MCS1

      24dBm

      30dBm

      TBD

      ±2dB

      MCS2

      24dBm

      30dBm

      TBD

      ±2dB

      MCS3

      24dBm

      30dBm

      TBD

      ±2dB

      MCS4

      23dBm

      29dBm

      TBD

      ±2dB

      MCS5

      23dBm

      29dBm

      TBD

      ±2dB

      MCS6

      22dBm

      28dBm

      TBD

      ±2dB

      MCS7

      22dBm

      28dBm

      TBD

      ±2dB

      2.4GHz
         802.11AXHE20

      MCS0

      24dBm

      30dBm

      TBD

      ±2dB

      MCS1

      24dBm

      30dBm

      TBD

      ±2dB

      MCS2

      24dBm

      30dBm

      TBD

      ±2dB

      MCS3

      24dBm

      30dBm

      TBD

      ±2dB

      MCS4

      23dBm

      29dBm

      TBD

      ±2dB

      MCS5

      23dBm

      29dBm

      TBD

      ±2dB

      MCS6

      23dBm

      29dBm

      TBD

      ±2dB

      MCS7

      23dBm

      29dBm

      TBD

      ±2dB

      MCS8

      21dBm

      27dBm

      TBD

      ±2dB

      MCS9

      21dBm

      27dBm

      TBD

      ±2dB

      MCS10

      20dBm

      26dBm

      TBD

      ±2dB

      MCS11

      20dBm

      26dBm

      TBD

      ±2dB

      2.4GHz
         802.11AX HE40

      MCS0

      24dBm

      30dBm

      TBD

      ±2dB

      MCS1

      24dBm

      30dBm

      TBD

      ±2dB

      MCS2

      24dBm

      30dBm

      TBD

      ±2dB

      MCS3

      24dBm

      30dBm

      TBD

      ±2dB

      MCS4

      23dBm

      29dBm

      TBD

      ±2dB

      MCS5

      23dBm

      29dBm

      TBD

      ±2dB

      MCS6

      22dBm

      28dBm

      TBD

      ±2dB

      MCS7

      22dBm

      28dBm

      TBD

      ±2dB

      MCS8

      20dBm

      26dBm

      TBD

      ±2dB

      MCS9

      20dBm

      26dBm

      TBD

      ±2dB

      MCS10

      20dBm

      26dBm

      TBD

      ±2dB

      MCS11

      20dBm

      26dBm

      TBD

      ±2dB
